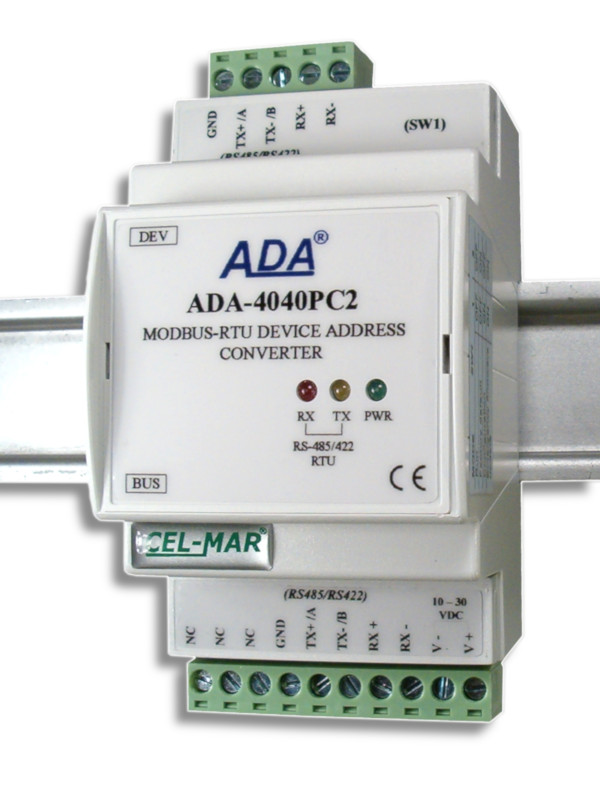

Konwerter Adresu Urządzenia z MODBUS-RTU ADA-4040PC2-1-23 Cel-Mar

Informacje o produkcie:

Konwerter adresu urządzenia z protokołem MODBUS-RTU / JBUS ADA-4040PC2 jest urządzeniem rozwiązującym problem podłączenia urządzeń posiadających stały adres (SLAVE Address) do wielopunktowej (multipoint) magistrali RS485, do której podłączone urządzenia komunikujące się protokołem MODBUS-RTU / JBUS mają adresy kolidujące z adresem urządzenia.

Zmiana adresu urządzenia polega na ustawieniu w ADA-4040PC2 adresu na porcie BUS od strony magistrali MODBUS-RTU / JBUS oraz ustawieniu adresu urządzenia z kolidującym adresem na porcie DEV konwertera. Jednocześnie konwerter umożliwia konwersję prędkości transmisji i formatu przesyłanych danych. W zależności od konfiguracji może być ustawiana prędkość transmisji, liczba bitów danych, kontrola parzystości lub jej brak, a także liczba bitów stopu. Ustawienia mogą być różne dla portu DEV i BUS.

Konwerter pozwala na bezkolizyjne podłączanie urządzeń z interfejsem RS-422 do magistrali RS-485. Dodatkowo ADA-4040PC2 separuje urządzenie od magistrali RS-485. Separacja galwaniczna zapewniana przez ADA-4040PC2 chroni system zbudowany na magistrali RS422/485 oraz zwiększa jego niezawodność pracy.
ADA-4040PC2 wspiera asynchroniczną transmisję danych z prędkością do 230,4 kbps przez dwie lub jedną parę skrętek podłączanych do zacisków śrubowych. Urządzenie do swego działania wykorzystuje linie RX+,RX-,TX+/A,TX-/B wyprowadzone na listwy zaciskowe.

Do magistrali RS485/RS422 zbudowanej na ADA-4040PC2 można podłączyć do 32 urządzeń pracujących w trybie half duplex lub full duplex. Ochronę przeciwprzepięciową na każdej linii RS485/RS422 wykonano na bazie diod przeciwprzepięciowych 600W i bezpieczników.

Dane techniczne:

• Zmiana adresu urządzenia z protokołem MODBUS-RTU / JBUS (RS485/422) na adres akceptowany na magistrali,
• Konwersja prędkości transmisji i formatu danych między portami DEV i BUS,
• Praca na magistrali 2 lub 4 przewodowej w standardzie RS485/RS422,
• Prędkość transmisji ustawiana na interfejsach RS485/RS422 (bps): 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400,
• Format danych ustawianych na interfejsach RS485/RS422: Liczba bitów danych: 5, 6, 7, 8; Kontrola parzystości: Brak, Parzystość, Nieparzystość; Liczba bitów stopu : 1, 2,
• Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy min. 2W (brak zasilacza w komplecie).,
• Optoizolacja między interfejsem RS485/RS422 (DEV) a RS485/RS422 (BUS) w torze sygnałowym ~3kV=,
• Izolacja galwaniczna miedzy interfejsami RS485/RS422 (DEV), RS485/RS422 (BUS) a zasilaniem 1kV= lub 3kV= w zależności od wersji wykonania,
• Przyłączenie magistral RS485/RS422 i zasilania przez złącza śrubowe o przekroju do 2.5 mm2.,
• Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach RS485 / RS422,
• Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania,
• Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
• Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN35 / TS35,

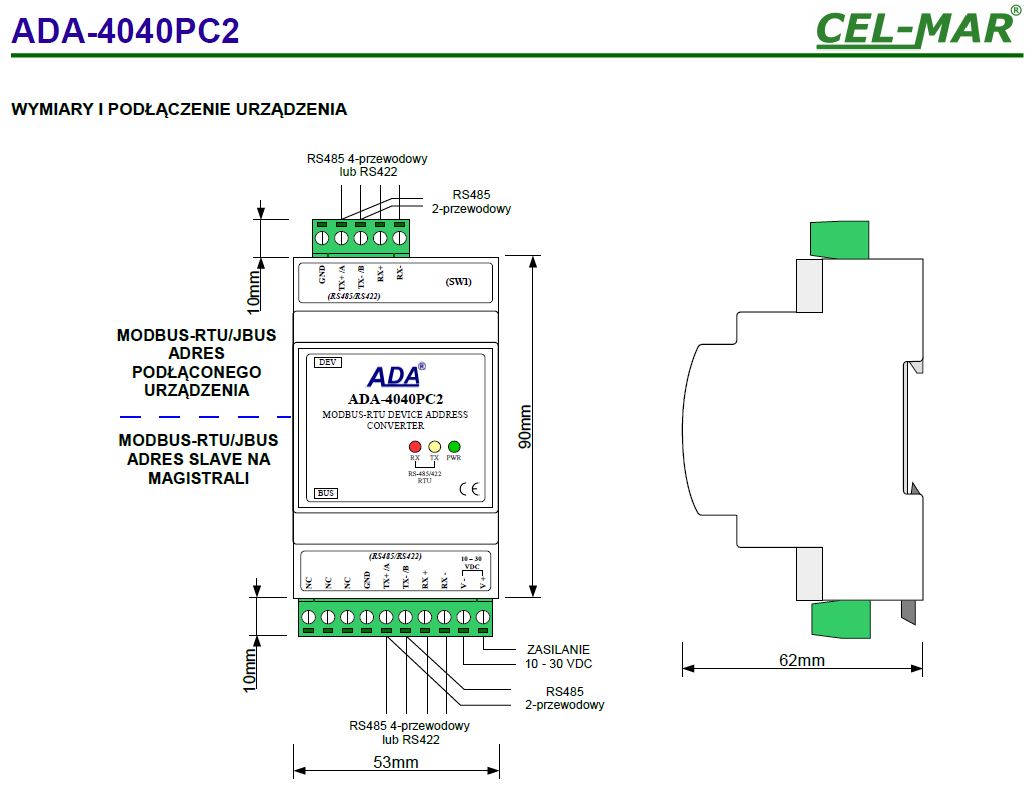

• Wymiary obrysu obudowy (SZ x W x G) 52,8mm x 90mm x 62mm.
