RSD Rejestrator danych z portu RS232 +Ethernet, 16 GB, 12-24V DC HDW-RSD-ETH Gs Software

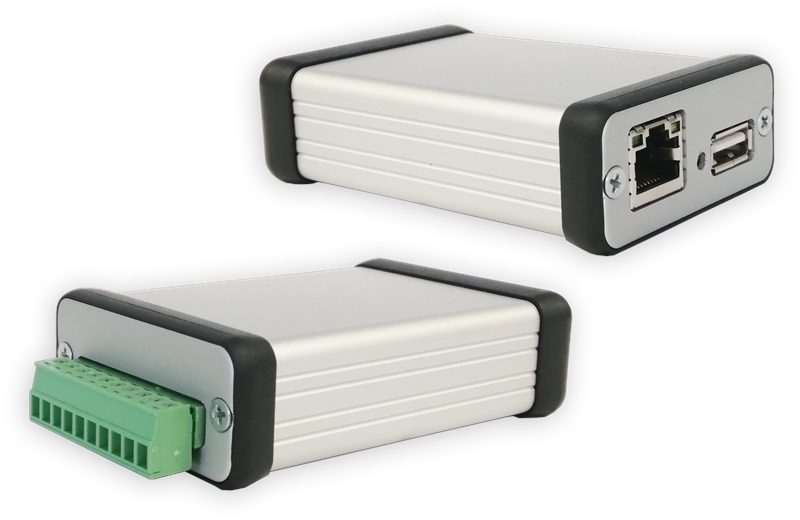

Rejestrator RSD to nowoczesne i proste urządzenie elektroniczne służące do rejestracji dowolnych danych pochodzących z portu szeregowego RS 232. Poprawny zapis ramki w pamięci urządzenia sygnalizowany jest poprzez zaświecenie diody lub wysterowanie wyjścia cyfrowego na czas określony w konfiguracji. Zapisane dane można zgrać na klucz USB a wyniki wyświetlić w oprogramowaniu, dołączonym w pakiecie razem z rejestratorem. Oprogramowanie umożliwia wyłuskiwanie danych z ramek transmisyjnych zapisywanych w pamięci (przykładowo: ramka zapisywanej transmisji posiada 32 bajty niemniej istotne dane znajdują się tylko na kilku bajtach)

Cechy rejestratora RSD:

• zapis wszystkich danych przychodzących na port RS232
• zapis ramki danych po aktywacji wejścia cyfrowego w RSD
• zapis ramki danych co określony interwał czasowy
• możliwość wysyłania ramek (zapytań) na port RS232 co określony interwał czasowy lub po aktywacji wejścia cyfrowego
• specjalny tryb służący do monitoringu przejazdów przez wagę samochodową
• możliwość sterowania zewnętrzną diodą lub wyjściem cyfrowym

Oprogramowanie komputerowe dostarczane jest w pakiecie razem z rejestratorem. Umożliwia ono konfigurację rejestratora oraz odczyt, eksport i prezentację zarejestrowanych danych. Oprogramowanie posiada graficzny edytor, za pomocą którego użytkownik określa, w którym miejscu przychodzącej ramki transmisyjnej znajdują się interesujące go dane - dzięki temu w prosty sposób można wyłuskiwać informacje będące jedynie częścią składową całej zarejestrowanej transmisji.

Za sprawą oprogramowania RSD możliwe jest:

• analizowanie danych zgromadzonych w pamięci urządzenia RSD
• odczytywanie zarejestrowanych danych (wcześniej zgranych na klucz USB)
• wyłuskiwanie danych z ramek transmisyjnych zarejestrowanych w pamięci RSD
• sprawne konfigurowanie urządzenia
• eksportowanie danych do formatu csv, txt

Do poprawnej pracy oprogramowania wymagany jest komputer klasy PC z zainstalowanych systemem operacyjnym Microsoft Windows 2000 lub nowszym oraz jednym wolnym portem USB.

Specyfikacja techniczna:
USB

• Zgodność USB 1.0/1.1
• Kompatybilność: USB 2.0, 3.0
• Złącze: USB typ A- gniazdo
• Format plików: FAT 32

Wejścia/wyjścia cyfrowe

• Ilość wejść cyfrowych: 1
• Rodzaj wejścia cyfrowego: bez napięciowe
• Ilość wyjść cyfrowych: 2

INTERFEJS KOMUNIKACYJNY DO URZĄDZENIA

• Rodzaj interfejsu: RS-232 (Tylko linie RX, TX, GND), możliwość pracy linii RX w trybie TTL
• Rodzaj załącza: Terminal śrubowy
• Prędkość transmisji: 1200 bps do 115200 bps
• Bit stopu: 1,2

• Rodzaj interfejsu: RS-232 (Tylko linie RX, TX, GND )
• Rodzaj interfejsu (*opcja): Ethernet

• Zasilanie: 12~24 VDC (max 300mA)
• Pojemność pamięci: 16 GB
• Minimalny czas pomiędzy zapisywanymi ramkami: 50 ms
• Waga: 40 g
• Wymiar (w obudowie): 80x54x23 mm
• Materiał wykonania obudowy: Aluminium anodowane
• Stopień ochrony obudowy: IP 40
• Temperatura pracy: od - 20 do 50 C

• Rejestrator RSD (RS-232): nr katalogowy HDW-RSD
• Rejestrator RSD (RS-232 + Ethernet): nr katalogowy HDW-RSD-ETH
