Siemens rozłączniki serii 3LD z linii SENTRON to niezawodne i wszechstronne urządzenia przeznaczone do bezpiecznego rozłączania obwodów elektrycznych o prądzie do 250 A. Dzięki zaawansowanej konstrukcji oraz możliwościom montażowym, stanowią idealne rozwiązanie dla rozdzielnic i szaf sterowniczych w różnych aplikacjach przemysłowych i infrastrukturalnych.


Konstrukcja i funkcjonalność styków

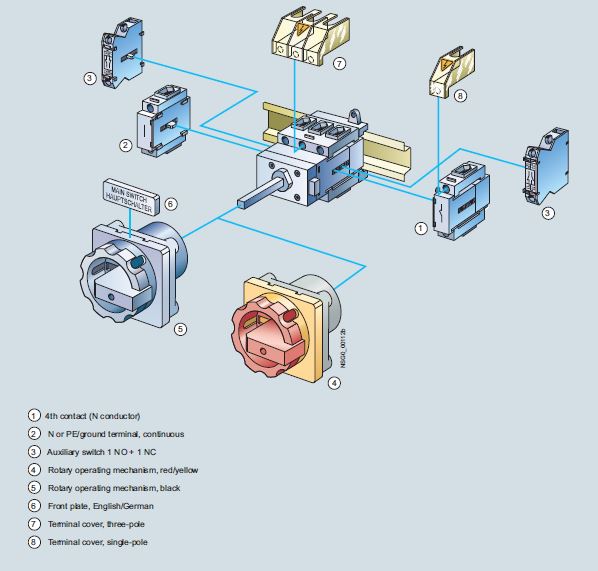

Każdy rozłącznik wyposażony jest w trzy sąsiadujące styki główne, które zapewniają pewny i trwały rozdział obwodów. Dodatkowo dostępny jest czwarty styk wyprzedzający dla przewodu neutralnego (N) oraz ciągły zacisk ochronny (PE). Możliwe jest również dołączenie łączników pomocniczych (1 NO + 1 NC) po obu stronach, które działają jako styki wyprzedzające przy otwieraniu. Dzięki temu pozycja rozłącznika zabezpiecza obwód w stanie zerowego prądu, co zwiększa bezpieczeństwo obsługi i konserwacji.


Mechanizmy napędowe i montaż

Obrotowe mechanizmy napędowe mogą być instalowane na drzwiach szafy sterowniczej, panelach przednich lub bocznych, z wykorzystaniem standardowych otworów montażowych o średnicy 22,5 mm. W pozycji wyłączonej istnieje możliwość zabezpieczenia urządzenia aż trzema kłódkami o grubości pałąka 8 mm, co zapobiega nieautoryzowanemu załączeniu.

Dostępne są także wersje z mechanizmem sprzęgającym drzwi, zapewniające jeszcze większe bezpieczeństwo eksploatacyjne oraz estetykę montażu.


Warianty montażu

• Montaż czołowy: Bezpośrednie połączenie z mechanizmem obrotowym poprzez śruby mocujące lub specjalne złącza, w zależności od rodzaju otworu.
• Montaż podłogowy: Zatrzaskowe zamocowanie na standardowych szynach montażowych 35 mm (EN 60715) lub przykręcane do płyt montażowych. Siłowniki podłączane są od dołu z możliwością zdejmowania wałka łącznika, co umożliwia zabezpieczenie rozłącznika podczas otwartych drzwi.
• Montaż w rozdzielnicach: Kompaktowe rozłączniki zgodne z normą DIN 43880 posiadające pokrywę i możliwość współmontażu z wyłącznikami nadprądowymi w jednej przestrzeni montażowej. Opcja blokady pozycji wyłączenia (do 2 kłódek o pałąku 6 mm).
• Obudowy z tworzywa sztucznego: Przeznaczone do natynkowego montażu głównych wyłączników sterowniczych i awaryjnych, o stopniu ochrony IP65, z możliwością blokady położenia wyłączonego za pomocą 3 kłódek (pałąk 8 mm). Obudowy zawierają zaciski N i/lub PE.



Wskaźnik położenia

Przejrzysty wskaźnik położenia rozłącznika z oznaczeniami „O” (OFF) i „I” (ON) oraz strzałkami kierunkowymi umożliwia szybką i intuicyjną kontrolę stanu urządzenia.

Siemens rozłączniki 3LD do 250 A SENTRON to wysokiej klasy rozwiązanie do bezpiecznego rozłączania i zabezpieczania instalacji elektrycznych. Elastyczność montażu, solidna konstrukcja styków oraz zaawansowane funkcje blokady gwarantują niezawodność, bezpieczeństwo i wygodę użytkowania w każdych warunkach eksploatacyjnych. Idealne do zastosowań przemysłowych, komercyjnych i infrastrukturalnych.
