Konwerter RS-485 / RS-422 na Pętlę Prądową ADA-4021 1-2-1-2 Cel-Mar

Charakterystyka

Konwerter ADA-4021 jest urządzeniem służącym do zamiany standardu RS485/RS422 na standard Pętli Prądowej bez ingerencji w format przesyłanych danych. Konwerter ADA-4021 transmituje dane z max. prędkością do 38,4kbps przez dwie pary skrętek. ADA-4021 wyposażony jest w listwę zacisków śrubowych dla skrętkowych połączeń RS485/RS422, Pętli Prądowej i zasilania. Urządzenie do swego działania wykorzystuje tylko sygnały: RX+, RX-, TX+, TX- wprowadzane przez listwę zaciskową. Ochronę przeciwprzepięciową na każdej linii RS485/RS422 i Pętli Prądowej wykonano na bazie diod przeciwprzepięciowych.

Do magistrali RS485/RS422 zbudowanej na ADA-4021 można podłączyć do 32 urządzeń pracujących w trybie half duplex (zapytanie/odpowiedź) na magistrali 2 lub 4 przewodowej wielopunktowej lub full duplex na magistrali 4 przewodowej.

Do interfejsu Pętli Prądowej można podłączyć w topologii punkt-punkt 1 urządzenie z interfejsem Pętli Prądowej pracujące w trybie half duplex lub full duplex. Podłączane urządzenie Pętli Prądowej może mieć pasywny lub aktywny nadajnik i odbiornik.

Konwerter posiada wewnętrzną ochronę przeciwprzepięciową niskoenergetyczną dla każdej linii interfejsu Pętli Prądowej jednakże do ochrony odgromowej łącza należy zastosować zewnętrzne odgromniki np. typowe zabezpieczające linię telefoniczną.

Information

The ADA-4021 converts RS485/RS422 standard to Current Loop without interfering with format of transmitted data with maximum baud rate of 38,4kbps via 2-pair of twisted pair. The converter has screw terminal block for connection of RS485/422, Current Loop networks and power supply. This device use RX+, RX-, TX+, TX- signals for operating. Over-voltage protection was made on base safety diodes and fuses on each RS485/RS422 and Current Loop lines.

It is possible to connect up to 32 devices operate in half duplex mode (inquiry / response) on 2 or 4 wires, multipoint bus or full duplex mode on 4 wires bus, built on the base of ADA-4021 converters. To Current Loop interface can be connected one device in point-to-point topology, operates in half duplex or full duplex mode. Current Loop connected device can has passive or active transmitter and receiver.

This converter has internal, low energy surge protection for each Current Loop lines however it is recommended to use the external lightning arresters (typical protection of telephone line) for the lightning protection of lines.

• Praca na magistrali 4 przewodowej w standardzie Pętli Prądowej,
• Praca na magistrali 4 lub 2 przewodowej w standardzie RS485 / RS422,
• Praca do 32 urządzeń na magistrali RS485 / RS422,
• Szybkość transmisji danych do 38,4 kbps,
• Przeźroczystość dla wszystkich protokołów: MODBUS, DNP, PROFIBUS i inne,
• Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane (brak zasilacza w komplecie),
• Optoizolacja miedzy interfejsem RS485 / RS422 a Pętlą Prądową w torze sygnałowym ~3kV=,
• Izolacja galwaniczna miedzy interfejsem RS485 / RS422 a zasilaniem 1kV= lub 3kV=,
• Izolacja galwaniczna miedzy interfejsem Pętli Prądowej a zasilaniem 1kV= lub 3kV=,
• Sterowanie nadajnikiem/odbiornikiem magistrali RS485 – automatyczne,
• Przyłączenie magistrali RS485 / RS422 i zasilania przez złącza śrubowe,
• Podłączenie Pętli Prądowej poprzez złącza śrubowe,
• Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach RS485/RS422,
• Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach Pętli Prądowej,
• Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania,
• Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
• Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN35 / TS35,

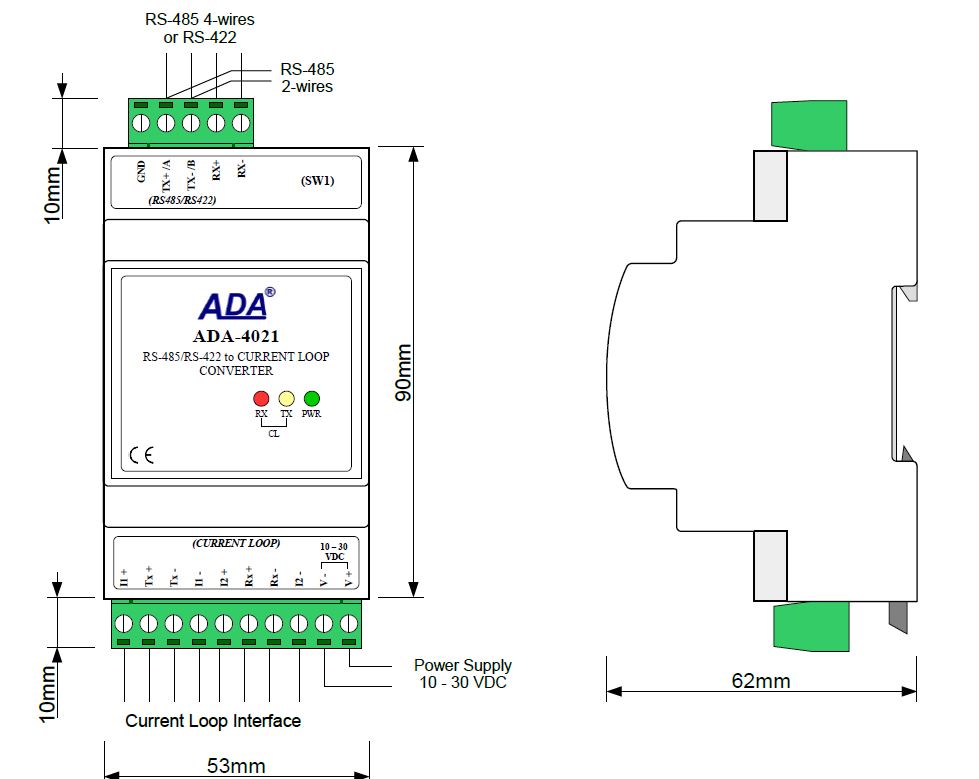

• Rozmiar (obrys) obudowy (SZ x W x G) 53mm x 90mm x 62mm,

• Operating on 4-wire network in Current Loop standard
• Operating 2-wire or 4-wire network in RS485 / RS422 standard,
• Possibility of connection up to 32 devices on RS485 / RS422 network
• Baud rate up to 38,4 kbps,
• Transparent for all protocols: MODBUS, DNP, PROFIBUS and other,
• Power supply 10 - 30 VDC stable,
• ~3kV= optoizolation in signal channel between RS485/422 and Current Loop interface,
• 1kV= or 3kV= galvanic isolationbetween RS485/422 interface and power supply,
• 1kV= or 3kV= galvanic isolationbetween Current Loop interface and power supply,
• Automatic control of transmitter/receiver of RS485 network,
• Screw terminal block connectors for all connections,
• Integrated short circuit protection and over-voltage protection on RS485/422 lines,
• Integrated short circuit protection and over-voltage protection on Current Loop lines,
• Protection against power supply reverse connection,
• DIN 43880 standard - mounting in typical electro-installation unit,
• Rail mounting according to DIN35 / TS35 standard,
• Dimensions (W x D x H) 53mm x 62mm x 90mm.

Zakład Informatyki i Elektroniki CEL-MAR Sp. Jawna specjalizuje się w produkcji kompleksowych rozwiązań w zakresie urządzeń szeregowej transmisji danych (konwertery, separatory itp.). Produkuje niezawodne i niespotykane rozwiązania, które pozwalają integrować urządzenia z różnymi interfejsami w ramach jednej sieci przemysłowej.
Konwertery interfejsów RS232, RS485, RS422, Pętli Prądowej (CL), Światłowodu (FO), ETHERNET tworzą warstwę sprzętową integracji sieci. Natomiast konwertery adresowalne, prędkości transmisji i protokołów pozwalają na integrację urządzeń pracujących z różnymi prędkościami transmisji czy protokołami.
Urządzenia znalazły zastosowanie:

• W systemach automatyki kolejowej,
• W systemach automatyki przemysłowej,
• W systemach telemechaniki,
• W systemach kontroli dostępu,
• Przy łączeniu kas fiskalnych, wag elektronicznych, itp.,
• W serwisie sterowników, przetworników pomiarowych, kas fiskalnych, wag elektronicznych, itp.

Zakład Informatyki i Elektroniki

• In systems of railway automation,
• In systems of industrial automation,
• In systems of telemechanics,
• In systems of access control,
• At linking cash registers, electronic scales and other,
• Of drivers service, measuring converters, cash registers, electronic scales and other
