Konwerter AquaMatic na MODBUS-RTU ADA-1040PC4-1-23 Cel-Mar

Konwerter protokołów AquaMatic/SP100 na MODBUS-RTU ADA-1040PC4 jest urządzeniem rozwiązującym problem podłączenia
Central Deszczowych AquaMatic Industrial wyposażonych w interfejs RS232 i komunikujących się protokołem AquaMatic do wielopunktowej (multipoint) magistrali RS-485, do której podłączone urządzenia komunikują się protokołem MODBUS-RTU.

Jednocześnie konwerter dokonuje zamiany standardu RS232 na RS485 / RS422 z możliwością ingerencji w format przesyłanych danych. W zależności od konfiguracji może być ustawiana prędkość transmisji, liczba bitów danych, kontrola parzystości lub jej brak,
a także liczba bitów stopu.

Ustawienia mogą być różne dla portu RS232 i RS485/RS422. Konwerter ADA-1040PC4 nie wymaga do swego działania zasilania z
portu RS232, wspiera asynchroniczną transmisję danych z szybkością do 230,4 kbps przez jedną lub dwie pary skrętek interfejsu RS485/RS422.

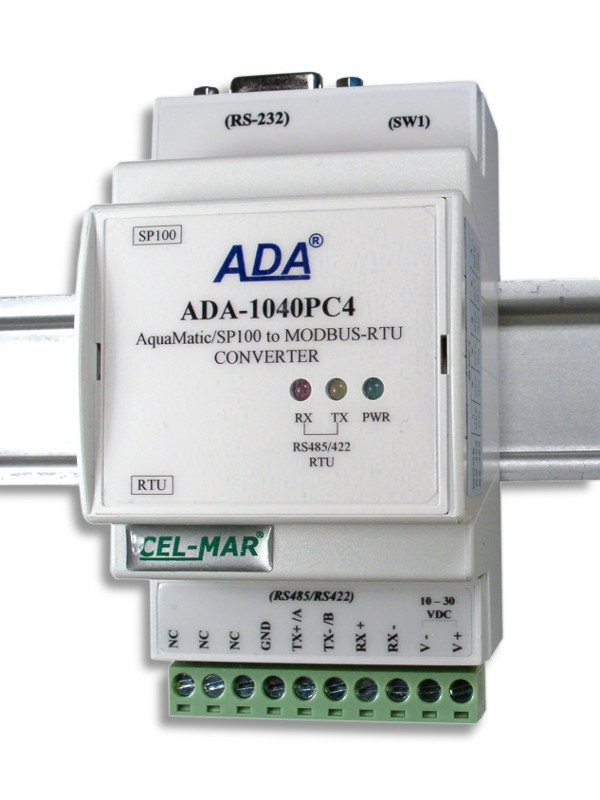

ADA-1040PC4 wyposażony jest w żeńskie gniazdo DB-9 do podłączenia interfejsu RS232 sterownika CD AquaMatic oraz w listwę zacisków śrubowych dla podłączenia zasilania i skrętkowych połączeń magistrali RS485 / RS422. Złącze DB-9 żeńskie interfejsu RS232 w konwerterze wykonane jest jako DCE.

Do działania konwerter ADA-1040PC4 wykorzystuje sygnały Rx, Tx i masy (GND) interfejsu RS232. Ochronę przeciwprzepięciową na każdej linii RS485 / RS422 wykonano na bazie diod przeciwprzepięciowych i bezpieczników.


Dane techniczne:

• Konwersja protokołu AquaMatic (RS232) na protokół MODBUS-RTU (RS485/RS422),
• Konwersja parametrów prędkości transmisji, formatu danych na portach RS485/RS422 i RS232 konwertera,
• Praca na magistrali RS485/RS422 2 lub 4 przewodowej w trybie punk-punkt i wielopunktowym,
• Konwersja sygnałów TX, RX standardu RS232 na standard RS485/RS422 i odwrotnie,
• Praca do 32 urządzeń na magistrali RS485,
• Prędkości transmisji danych ustawiana na interfejsach RS232 i RS485/RS422 ( bps): 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400,
• Format danych ustawiany na interfejsach RS232 i RS485/RS422: Liczba bitów danych: 5, 6, 7, 8; Kontrola parzystości: Brak, Parzystość, Nieparzystość; Bity stopu: 1, 2,
• Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy 2W,
• Optoizolacja między interfejsem RS232 a RS485/RS422 w torze sygnałowym ~3kV=,
• Izolacja galwaniczna między interfejsem RS232 i RS485 a zasilaniem 1kV= lub 3kV,
• Wbudowane zabezpieczenie przeciwzwarciowe i przeciwprzepięciowe na liniach interfejsu RS422/485,
• Zabezpieczenie przeciwprzepięciowe ESD 15kV interfejsu RS232,
• Połączenie magistrali RS485 / RS422 i zasilania przez złącza śrubowe o przekroju do 2.5 mm2,
• Złącze DB-9F do połączenia kablem interfejsu RS232 z komputerem PC, sterownikiem, itp.,
• Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
• Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN35 / TS35,

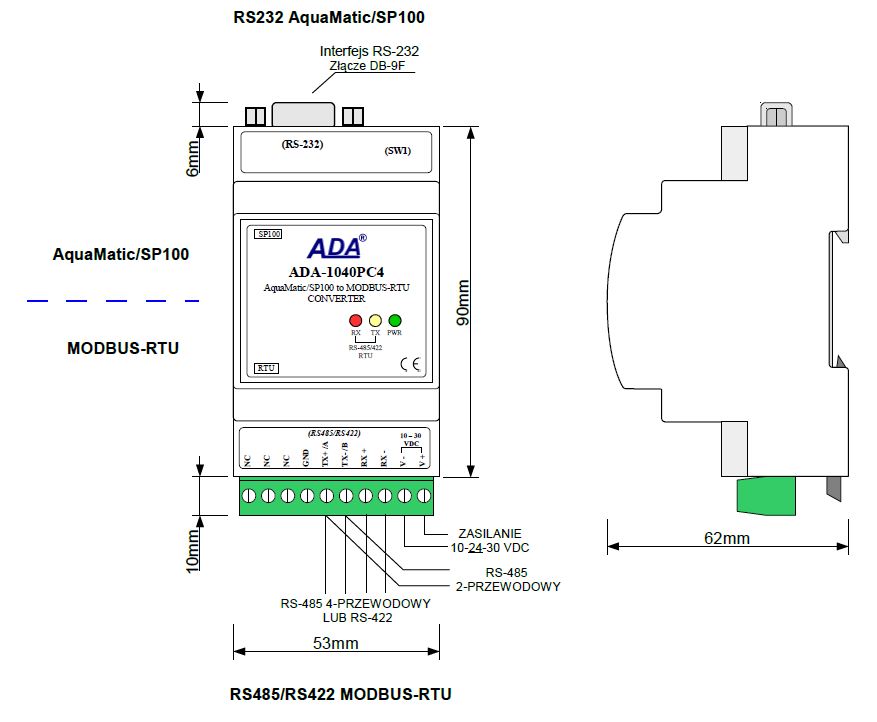

• Rozmiar (obrys) obudowy (SZ x W x G) 53 mm x 90 mm x 62 mm,
