Zastosowanie:
Przewód H1Z2Z2-K stosowany jest w systemach fotowoltaicznych.
C = produkt zgodny z LVD 2014/35/EU.

Dane techniczne:
• Przewód jednożyłowy do instalacji
fotowoltaicznych wykonany wg EN 50618
• Zakres temperatur pracy
stacjonarnie od –40°C do +90°C 1
maksymalna temperatura na żyle +120°C
• Napięcie pracy
U0/U 1000/1000 V AC
U0/U 1500/1500 V DC
Um 1800 V DC – maksymalne napięcie względem ziemi
• Napięcie testu
6,5 kV AC
• Minimalny promień gięcia
przy ułożeniu na stałe 3x Ø przewodu
• Klasa CPR wg EN 50575
Eca
(nr kat. 18048835 nie posiada klasy CPR)
• Certyfikat IEMMEQU ?HAR?
• Żywotność przewodu
1) Praca ciągła przy +90°C na żyle i temperaturze otoczenia do +60°C zapewnia co najmniej 25-letnią żywotność,natomiast przy +120°C na żyle i maksymalnej temperaturze otoczenia wynoszącej +90°C żywotność skraca się do 20000 h, czyli około 2 lat i 3 miesięcy.
2) Bezpośrednie ułożenie w ziemi wpływa na skrócenie żywotności przewodu

Budowa:
Żyła miedziana ocynowana, wielodrutowa giętka kl. 5 wg DIN VDE 0295/IEC 60228
• Izolacja żyły ze specjalnego usieciowanego tworzywa bezhalogenowego
• Kolor izolacji: jasnoszary
• Powłoka ze specjalnego usieciowanego tworzywa bezhalogenowego

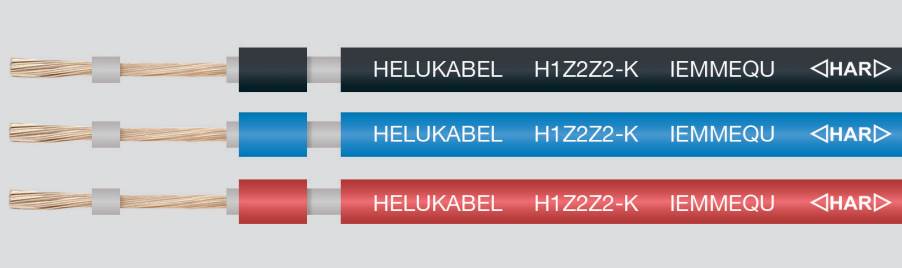

• Kolor powłoki: czarny, niebieski, czerwony
• Przewód metrowany

Właściwości:
• Maksymalna temperatura żyły podczas zwarcia +250°C przez 5 sekund
• Spełnia wymagania II klasy ochronności
w ochronie przeciwporażeniowej
• Odporny na UV i warunki atmosferyczne,
w tym odporność na ozon
• Stosowany do instalacji zewnętrznych
i wewnętrznych
• Nadaje się do bezpośredniego układania
w ziemi2, lecz zaleca się układanie w rurach osłonowych
• Żywotność przewodu min. 25 lat

Uwagi:
• Płomienioodporność pojedynczego przewodu wg DIN VDE 0482-332-1-2/ DIN EN 60332-1-2/IEC 60332-1-2
• Bezhalogenowość wg VDE 0285-525-1/ DIN EN 50525-1oraz DIN EN 50267-2/
IEC 60754
• Wydzielanie dymu podczas spalania wg
DIN VDE 0482-1034-1+2/
DIN EN 61034-1+2/IEC 61034-1+2
• Odporność na ozon wg
DIN VDE 0473-811-403/
DIN EN 60811-403: test metodą A
• Odporność na UV wg wymagań
DIN VDE 0283-618/DIN EN 50618: załącznik E
• Odporność na wysoką wilgotność przy +90°C wg wymagań DIN VDE 0283-618/DIN EN 50618
• Żywotność przewodu wg wymagań
DIN VDE 0283-618/ DIN EN 50618
