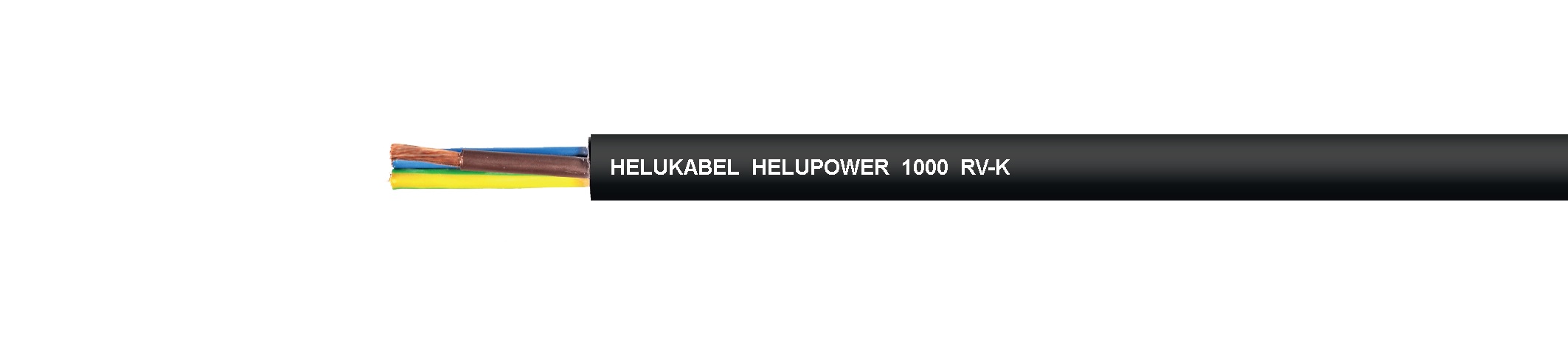

HELUPOWER 1000 RV-K 4X4 mm2 4X4 mm2 kabel zasilający 0,6/1kV 11003850 Helukabel

HELUPOWER 1000 RV-K 4X4 mm2 4X4 mm2 kabel zasilający 0,6/1kV 11003850 Helukabel










Zastosowanie:

Stosowany do elastycznych połączeń zasilających przy średnim obciążeniu mechanicznym. Odpowiedni do stosowania w pomieszczeniach suchych, wilgotnych i mokrych. Nadaje się do bezpośredniego układania w ziemi oraz w rurach. Typowe obszary zastosowania: przemysł maszynowy, systemy przenośników taśmowych, urządzenia klimatyzacyjne, automatyka przemysłowa. Stosowany jako kabel zasilający lub sterowniczy w szczególności, gdy wymagana jest wyższa temperatura i/lub napięcie. Opona zewnętrzna wykonana jest ze specjalnego PVC, dlatego kabel jest odporny na promieniowanie UV i nadaje się jako przewód przyłączeniowy do urządzeń i maszyn ruchomych lub przenośnych. Alternatywnie może być stosowany jako kabel zasilający do zastosowań estradowych oraz oświetleniowych.

CE = produkt jest zgodny z wytycznymi dyrektywy niskonapięciowej 2014/35/EU.

Dane techniczne:

XLPE/PVC kabel zasilający zgodnie z IEC 60502-1, UNE 21123-2 i UNE HD 603-1

• Zakres temperatur

elastycznie -5°C do +90°C
stacjonarnie -40°C do +90°C

• Napięcie pracy (AC)

U0/U 0,6/1 kV

• Napięcie pracy (DC)

U0/U 0,9/1,8 kV

• Napięcie testu

4000 V

• Minimalny promień gięcia

elastycznie 10 x Ø przewodu
stacjonarnie:
do 25 mm: 4 x Ø przewodu
25 - 50 mm: 5 x Ø przewodu
powyżej 50 mm: 6x Ø przewodu.

Budowa:

• Żyła miedziana, niepobielana wg DIN VDE 0295 kl. 5, IEC 60228 kl. 5. BS 6360 kl. 5,
• Izolacja żył XLPE typu DIX 3 zgodnie z UNE HD 603-1
• Identyfikacja żył:

  ≤ 5 żył kolorystyka zgodnie z normą PN-HD 308 S2
  > 5 żył kodowanie zgodnie z EN 50334

• Przewód dostępny w wersji z ż/o lub bez
• Przewodnik RC jest ż/o w typach 3+RC
• Kable do przekroju 10mm2 bez wypełniacza
• Opona zewnętrzna ze specjalnego PVC typu DMV-18 według UNE HD603-1
• Kolor opony zewnętrznej: czarny
• Metrowany

Właściwości:

• Maksymalna dopuszczalna temperatura pracy przewodnika +90°C, temperatura zwarcia przez 5 sekund +250°C
• Nadaje się do bezpośredniego układania w ziemi
• Odporny na promieniowanie UV
• Olejoodporny
• Materiały użyte do produkcji nie zawierają silikonu i kadmu, ani substancji zakłócających lakierowanie

Testy

• Płomienioodporne testowane wg DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1-2

Uwagi:

• G = z żółto-zieloną żyłą ochronną

   X = bez żółto-zielonej żyły ochronnej (OZ)

• R (XLPE izolacja ) V (PVC opona zewnętrzna)

   K (przewód elastyczny)
