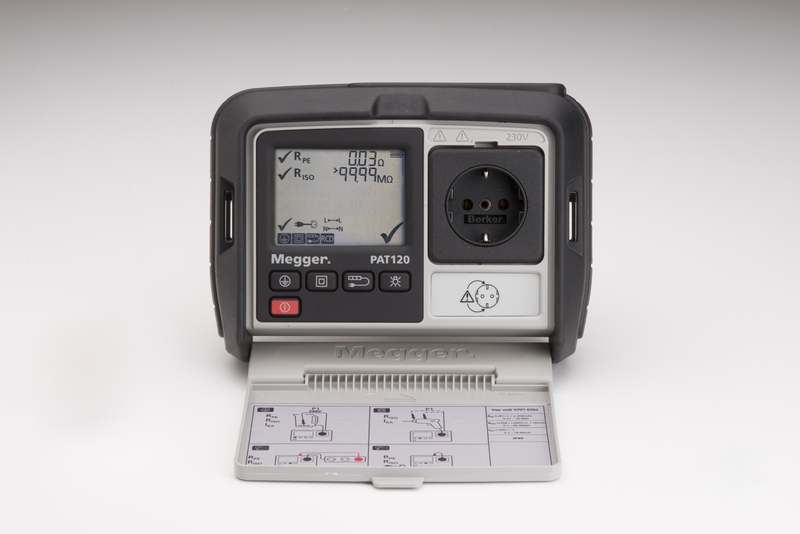

Przenośny tester sprzętu elektrycznego PAT120 1003-070 Megger

Testery serii PAT100 umożliwiają szybkie i proste testowanie bezpieczeństwa sprzętu elektrycznego w dowolnym miejscu: w biurach, placówkach handlowych, szkołach, hotelach czy przedsiębiorstwach. Ze względu na łatwość opanowania obsługi i funkcjonalność, mierniki doskonale nadają się do prowadzenia szkoleń. Przyrządy serii PAT100 są wyjątkowo trwałe dzięki obudowie chronionej gumą i osłonie wyświetlacza wykonanej
z hartowanego szkła odpornego na zarysowania. Zasilanie bateryjne sprawia, ze przyrządy serii PAT100 idealnie nadają się do przeprowadzania pomiarów w miejscach, gdzie zasilanie z sieci elektrycznej jest niedostępne, utrudnione albo niebezpieczne. Mierniki serii PAT100 spełniają wszystkie wymagania norm europejskich w zakresie badania bezpieczeństwa urządzeń elektrycznych.
Grupy testów umożliwiają automatyczne wykonanie prawidłowej sekwencji pomiarów przy minimalnym udziale użytkownika, co pozwala na uproszczenie testów, skrócenie czasu badania i uniknięcie błędów podczas wykonywania pomiarów.

Test ciągłości
Przeznaczony do badania ciągłości połączeń między dostępnymi dla dotyku metalowymi częściami urządzeń (klasy ochronności I) i przewodem PE. Test wykonywany jest prądem stałym o wartości 200 mA w obu kierunkach przepływu, zgodnie z brytyjskimi i międzynarodowymi przepisami lub zaleceniami. Test ciągłości prądem o tej wartości może być bezpiecznie wykonywany na urządzeniach, w których wyższe prądy pomiarowe mogłyby spowodować uszkodzenie.

Pomiar rezystancji izolacji
Celem pomiaru rezystancji izolacji jest sprawdzenie odseparowania wszystkich dostępnych części metalowych (przewodzących) badanego urządzenia od przewodów czynnych (L- N). Test ten jest zazwyczaj wykonywany napięciem stałym 500 V. W miernikach serii PAT100 napięcie probiercze stabilizowane jest na stałym poziomie aż do minimalnej wartości rezystancji 0,5 MΩ. We wszystkich modelach serii PAT100 dostępne jest napięcie probiercze 250 V przeznaczone do badania izolacji w sprzęcie komputerowym, urządzeniach i przedłużaczach wyposażonych w zabezpieczenia przepięciowe oraz wszędzie tam, gdzie zastosowanie napięcia 500 V może być niepożądane.

Pomiar zastępczego prądu upływu
Metoda pomiaru zastępczego prądu upływu pozwala zmierzyć wartości przemiennych prądów upływowych, które mogą znacząco różnić się od wyników uzyskanych w pomiarach rezystancji izolacji napięciem stałym. Pomiar zastępczego prądu upływu wykonywany jest napięciem mniejszym niż 40 V AC i nie wymaga zasilania z sieci. Pomiar zastępczego prądu upływu po odpowiednim przeskalowaniu wyniku używany jest do określenia rzeczywistych wartości prądu w przewodzie ochronnym i dotykowego prądu upływu. Pomiar ten stosowany jest jako uzupełnienie badania izolacji napięciem stałym lub w przypadkach, gdy konwencjonalny pomiar rezystancji izolacji napięciem stałym mógłby uszkodzić badany sprzęt. Pomiar zastępczego prądu upływu nie uruchamia badanego sprzętu, stąd może być stosowany w przypadkach, w których praca urządzeń podczas wykonywania testu jest niepożądana.
